二线制超声波液<物>位计LY-KMD2100包含多项专利技术,具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点,适用酸、碱、盐、防腐、高温等各种领域。本仪表可通过4~20mA连接到显示表或各种DCS系统中,为工业的自动化运行,提供实时的液位数据。
二线制超声波液<物>位计LY-KMD2100具有如下特点:
l 电路设计从电源部分起就选用高质量的电源模块,元器件选择进口高稳定可靠的器件,完全可以替代同类型国外进口仪表。
l 专利的声波智能技术软件可进行智能化回波分析,无需任何调试及其它的特殊步骤,此技术具有动态思维、动态分析的功能。
l 我公司拥有的声波智能专利技术,使仪表的精度大大提高,液位精度达到±0.25%,能够抗各种干扰波。
l 本仪表是一种非接触式仪表,不跟液体直接接触,因此故障率低。仪表提供多种安装方式,用户完全可以通过本手册进行仪表标定。
l 仪表的所有输入、输出线均具有防雷、防短路的保护功能。
技术指标
测量范围: | 0~5M 0~10M 0~15M .... |
盲 区: | 0.45m~0.6m |
测距精度: | ±0.25-5%(标准条件) |
测距分辨率: | 1mm |
压 力: | 常压 |
仪表显示: | 自带LCD显示 |
模拟输出: | 4~20mA |
供电电压: | DC24V |
环境温度: | -20℃ ~ +60℃ |
防护等级: | IP65 |

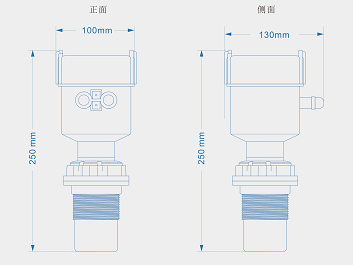

仪表外形尺寸
仪表安装原则
A1)探头发射面到最低液位的距离,应小于选购仪表的量程。
A2)探头发射面到最高液位的距离,应大于选购仪表的盲区。
A3)探头的发射面应该与液体表面保持平行。
A4)探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
A5)若池壁或罐壁不光滑,仪表安装位置需离开池壁或罐壁0.5m以上。
A6)若探头发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.45m~0.60m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者将管子通至罐底,管径大于120mm,管底留孔保持延伸管内液面与罐内等高。
3_1_AA1一体式24v供电二线制超声波液位计说明书(2).pdf
